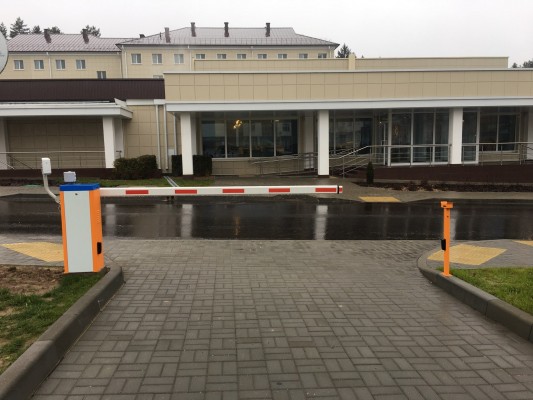

Автоматический шлагбаум для РНПЦ онкологии имени Н.Н. Александрова

Государственное учреждение «Республиканский научно-практический центр онкологии и медицинской радиологии им. Н.Н. Александрова» является ведущим онкологическим учреждением Республики Беларусь и оказывает полный спектр услуг в области диагностики, лечения и образования. РНПЦ ОМР им. Н.Н. Александрова является самым крупным исследовательским медицинским учреждением Республики Беларусь.

Задача

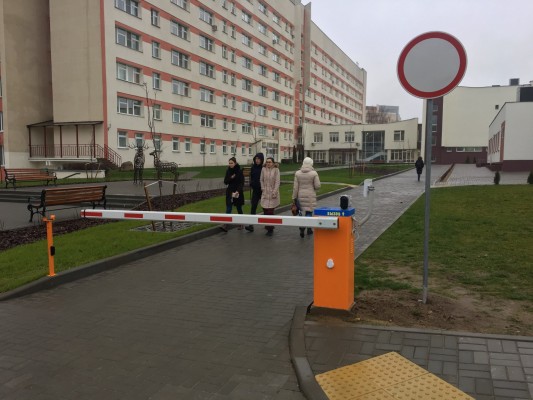

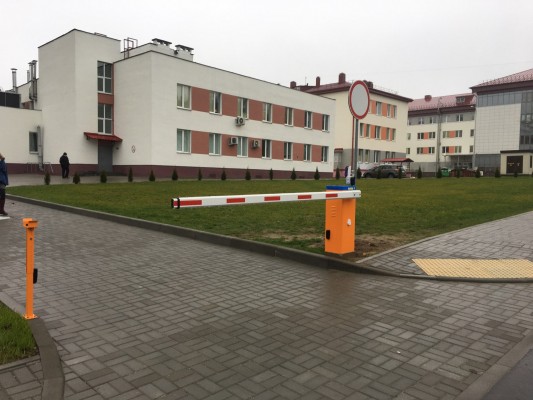

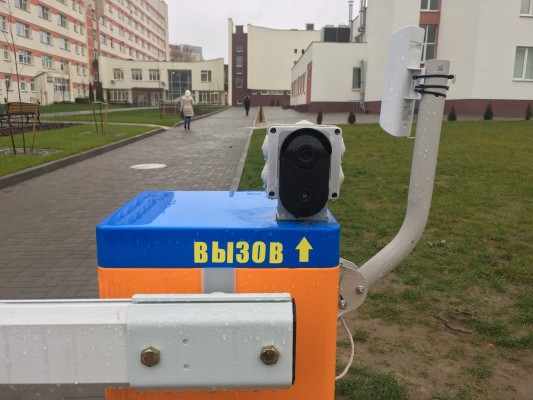

Заказчик поставил следующую задачу – автоматизировать проезд для автотранспорта, оставив проход для пешеходов. Также необходимо было обеспечить связь с комнатой охраны по видео- и аудио.

Система контроля доступа должна была гармонично вписаться в единый комплекс систем, включающий системы видеонаблюдения, контроля и управления доступом, управления парковкой, охранной сигнализации и соответствовать высоким требования.

•
•
•
•
•

Реализация

1. Первая и самая объемная часть работы - это подготовка фундамента. Производим выемку грунта. Размер ямы соответствует глубине промерзания, во избежание выдавливания основания силами морозного пучения почвы. Для центрального региона РБ глубина составляет 1200-1400 мм., мы всегда делаем с запасом - 1500 мм. Основание фундамента делаем расширенным в виде пирамиды, которая не позволяет вытащить фундамент из земли при любом виде воздействия.
2. Дно засыпаем песком на 15-20 см и трамбуем с последующей проливкой. Утрамбовка и проливка - обязательные работы. Эти операции обеспечивают равномерность осадки подушки при последующей эксплуатации.
3. Изготавливаем деревянную опалубку по размерам фундамента и опускаем ее в яму. Варим из арматуры (диаметр не менее 10 мм) решетку с ячейкой 250 мм и опускаем ее в опалубку. По центру опалубки выводим трубу для проводки.
4. Вставляем шпильки закладных болтов в отверстия и закрепляем их, навернув гайки.
5. Заливаем опалубку бетоном. Бетон укладывают слоями, уплотняя штыкованием. Для качественного результата процесс бетонирования должен быть непрерывным. Бетон тщательно уплотняем штыкованием, при этом необходимо контролировать состояние опалубки. Арматурный каркас должен находиться на относе от стенок опалубки на некотором расстоянии.
6. Устанавливаем опорную пластину, утопив закладные болты в бетон. Пластина должна быть вровень с окружающей поверхностью. Далее ждем, застывание бетона занимает от 2 до 7 суток, в зависимости от погодных условий. И наконец устанавливаем сам шлагбаум, подключаем элементы безопасности, проверяем все режимы работы, проводим инструктаж для представителей заказчика.
